CNC இயந்திர தொழில்துறை டோவல் பின்கள்

ஒரு டோவல் முள் என்பது ஒரு கூட்டத்தின் இரண்டு அல்லது அதற்கு மேற்பட்ட பகுதிகளுக்கு இடையே துல்லியமான சீரமைப்பைப் பராமரிக்கப் பயன்படும் ஒரு குறுகிய, உருளை முள் ஆகும். பகுதிகளை ஒன்றாக இணைக்கும் போல்ட் போலல்லாமல், CNC இயந்திர தொழில்துறை டோவல் பின்கள் நிலையை நிறுவுகின்றன. இது  ஒட்டுமொத்த அசெம்பிளியையும் சுற்றிக் கட்டப்பட்ட குறிப்புப் புள்ளியாகும். நீங்கள் ஒரு கியர்பாக்ஸ் வீட்டை ஒரு மோட்டார் ஃபிளேன்ஜில் போல்ட் செய்யும் போது, ​​டோவல் பின்கள் - போல்ட் அல்ல - தண்டுகள் சீரமைக்கப்படுவதற்கு உத்தரவாதம் அளிக்கிறது.

டோவல் பின்கள் இரண்டு முக்கிய வடிவங்களில் வருகின்றன: பிரஸ்-ஃபிட் மற்றும் ஸ்லிப்-ஃபிட். ஒரு நல்ல டோவலுக்கும் கெட்டதற்கும் இடையிலான செயல்திறன் வேறுபாடு மைக்ரான்களில் அளவிடப்படுகிறது: மிகவும் இறுக்கமாக மற்றும் அது கசக்க-பிடிக்கிறது; மிகவும் தளர்வானது மற்றும் சட்டசபை நகர்கிறது.

தொழில்துறை டோவல் பின்களின் பொருட்கள் மற்றும் கடினத்தன்மை

கார்பன் ஸ்டீல் (1045/1060): கடினப்படுத்தப்பட்ட மற்றும் மென்மையான, செலவு குறைந்த பொது பயன்பாடு

தாங்கும் எஃகு (GCr15/52100): அதிகபட்ச உடைகளுக்கு HRC 60–64 வரை கடினப்படுத்தப்பட்டது

துருப்பிடிக்காத (SUS303/304/316): உணவு, கடல் மற்றும் மருத்துவ பயன்பாட்டிற்கு அரிப்பை-எதிர்ப்பு

கடினப்படுத்தப்பட்ட கருவி எஃகு (சிறப்பு உடைகள் பயன்பாடுகளுக்கு)

விட்டம் வரம்பு: 1 மிமீ - 30 மிமீ, நீளம் 3 மிமீ முதல் 200 மிமீ வரை

சகிப்புத்தன்மை வகுப்புகள்: m6 பிரஸ்-ஃபிட், h6/h7 ஸ்லிப்-ஃபிட் per ISO 8734/8735, USAS B18.8.2

கிளாசிக் உற்பத்திப் பாதையானது மையமில்லா அரைத்தல் ஆகும்: பார்கள் ஒரு மையமற்ற கிரைண்டரில் இறுதி விட்டம் வரை அரைக்கப்பட்டு, நீளமாக வெட்டப்பட்டு, அறைந்து, கடினப்படுத்தப்படுகின்றன. பெரும்பாலான வாங்குபவர்கள் உணராதது என்னவென்றால், அரைக்கும் முன் கடினப்படுத்துதல் வரிசை முக்கியமானது - அரைத்த பிறகு கடினப்படுத்துவது சிதைவை ஏற்படுத்துகிறது, அதனால்தான் நாம் முக்கியமான பின்களை அரைத்து, கடினப்படுத்துகிறோம், பின்னர் முடிக்கிறோம்.

Tuoyuan உண்மையான வழக்கு பகிர்வு

தொழில்: தொழில்துறை ஆட்டோமேஷன் & இயந்திரங்கள்

பொருள்: அலுமினியம் / துருப்பிடிக்காத எஃகு

செயல்முறை: துல்லியமான CNC டர்னிங் & க்ரூவிங்

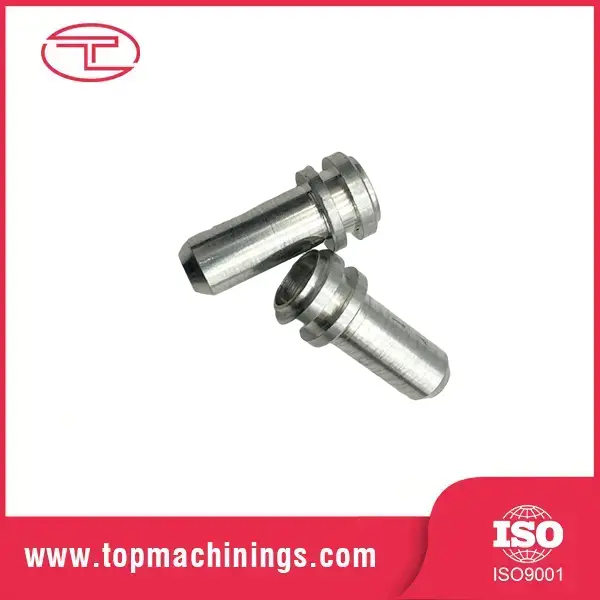

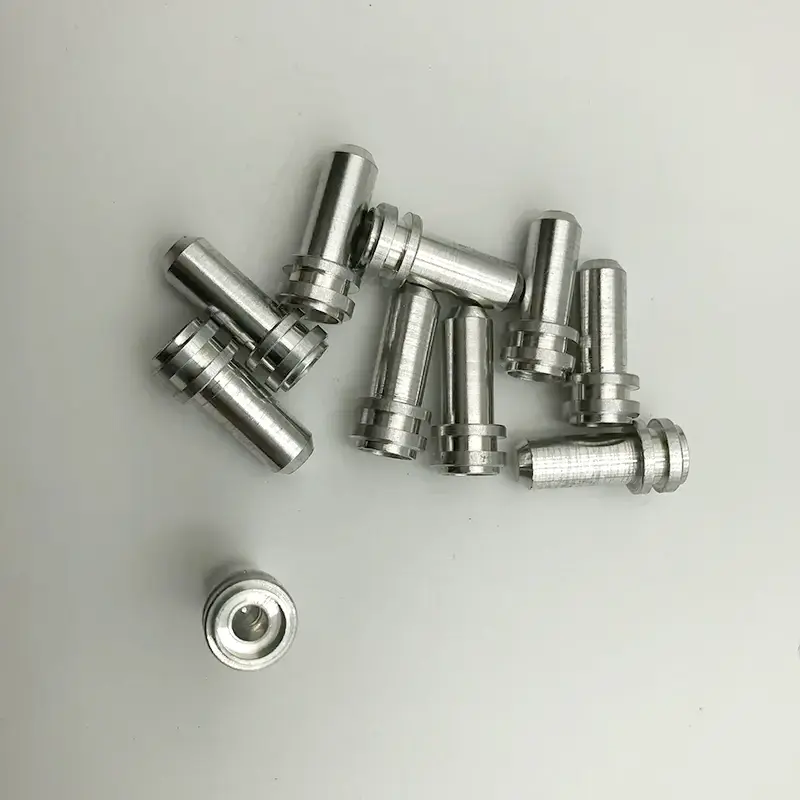

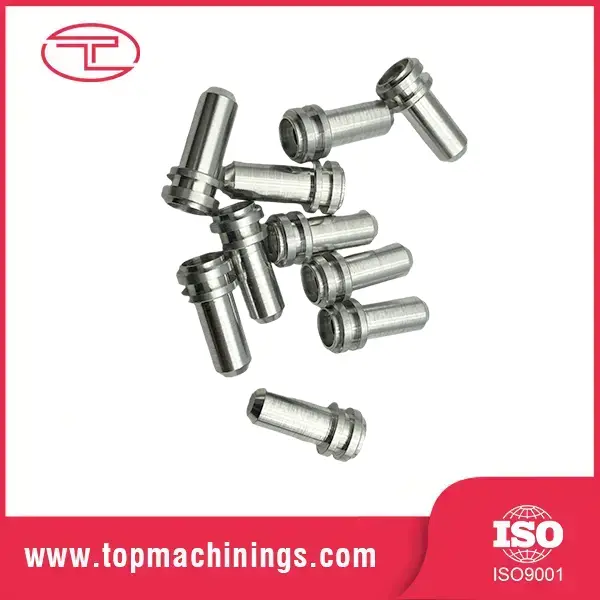

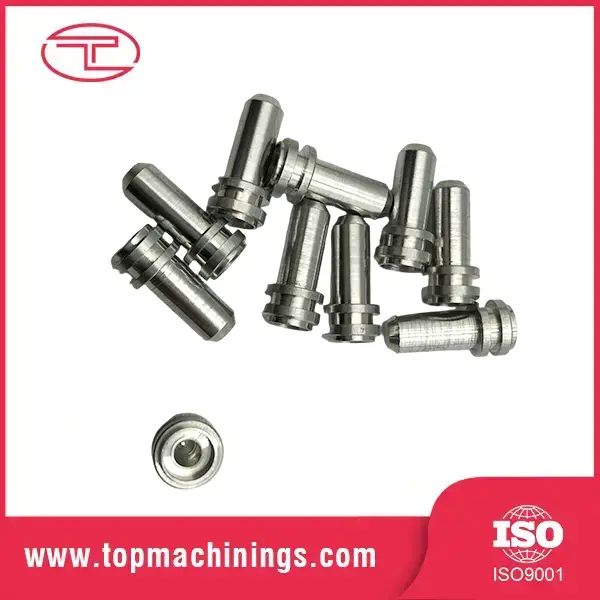

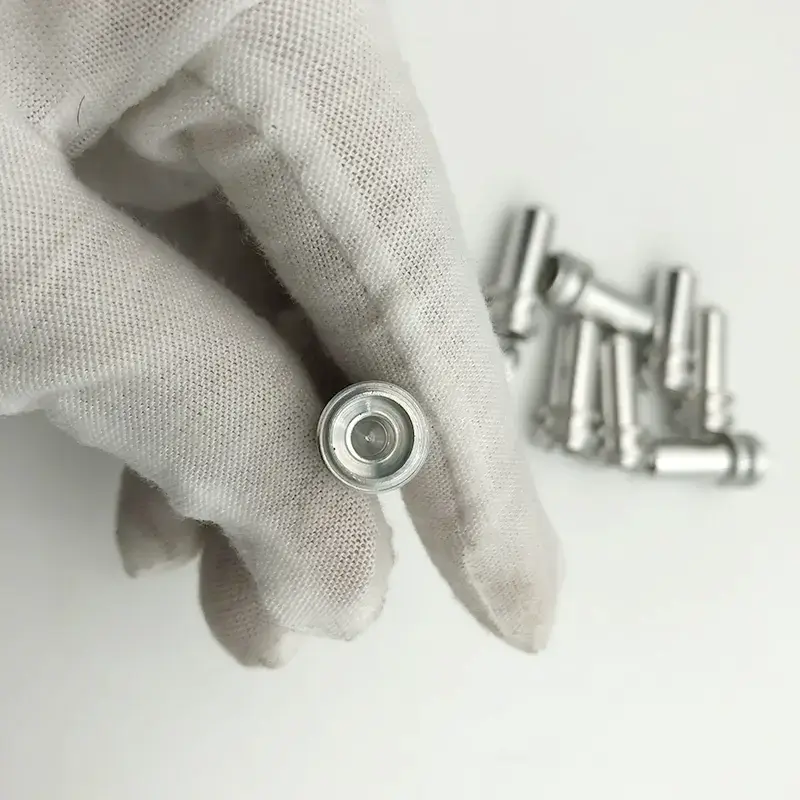

அதிவேக அசெம்பிளி லைன்களில் துல்லியமான சீரமைப்பு மற்றும் பாதுகாப்பான சீல் செய்வதை உறுதிசெய்ய, துல்லியமான O-ரிங் தக்கவைப்பு பள்ளங்கள் மற்றும் கடுமையான பரிமாண சகிப்புத்தன்மையுடன் கூடிய தனிப்பயன் CNC இயந்திர உற்பத்தியாளர் தொழில்துறை டோவல் பின்கள் தேவை.

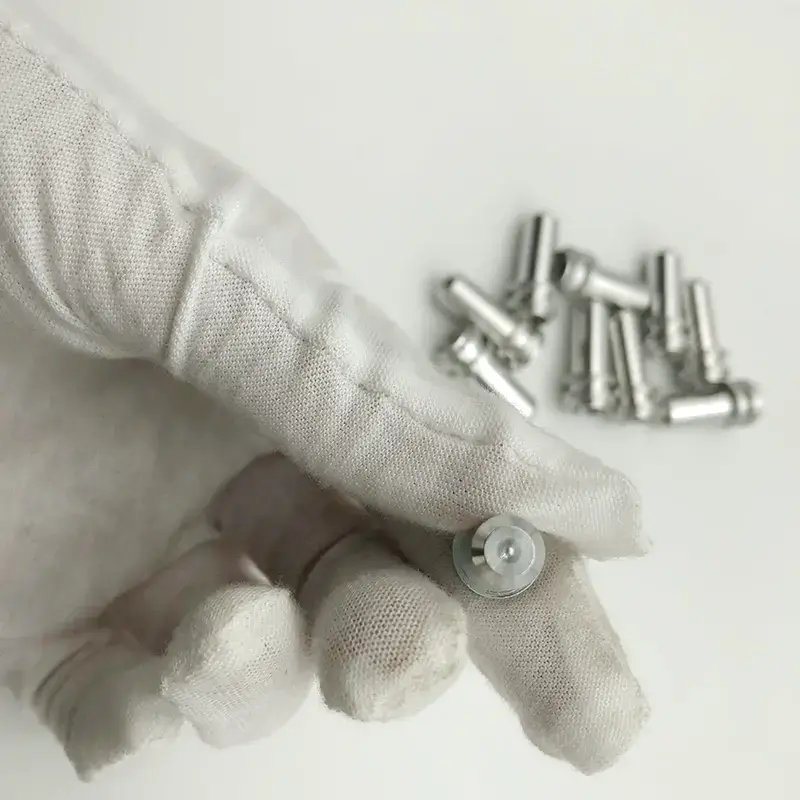

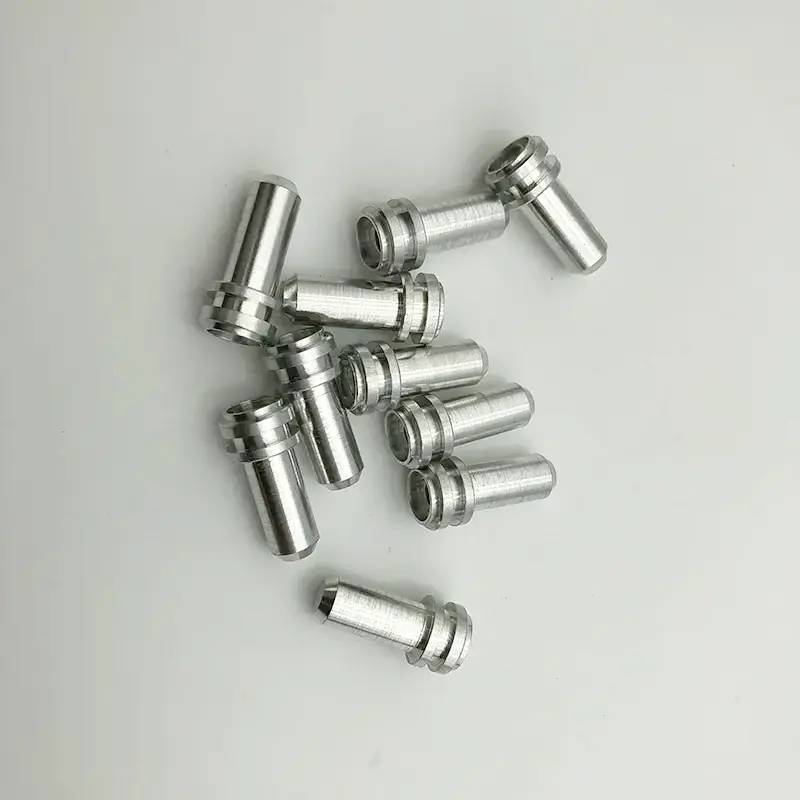

உயர் துல்லியமான சுவிஸ் CNC டர்னிங் இயந்திரங்களைப் பயன்படுத்தி, சரியான பள்ளம் ஆழம் மற்றும் மேற்பரப்பு பூச்சு ஆகியவற்றைப் பராமரித்து, உகந்த சீல் செய்வதற்கு இந்த பல-படி ஊசிகளை நாங்கள் தயாரித்துள்ளோம். பேக்கேஜிங் செய்வதற்கு முன் 100% ஆப்டிகல் ஆய்வு நடத்தப்பட்டது.

முக்கிய அம்சங்கள் மற்றும் பலன்கள்

உண்மையான நிலைப்பாட்டிற்கு ± 0.002 மிமீ வரை தரையிறக்கம்

இறுதி விட்டம் Ra 0.2-0.4μm மேற்பரப்பு பூச்சு கொண்ட ± 0.002mm வரை மையமற்ற தரையில் இருக்கும். இது "அருமையான போதுமான" சகிப்புத்தன்மை அல்ல - CNC மெஷினிங் தொழில்துறை டோவல் பின்கள் அசெம்பிளிகளை மீண்டும் மீண்டும் செய்யக்கூடியதாகவும், சாதனங்களை துல்லியமாகவும், தயாரிப்புகளை சீரானதாகவும் மாற்றும் சகிப்புத்தன்மை ஆகும்.

நீண்ட சேவைக்காக HRC 60+ க்கு கடினமாக்கப்பட்டது

தாங்கி-எஃகு ஊசிகள் HRC 60-64 வரை கடினப்படுத்தப்படுகின்றன, அவை மீண்டும் மீண்டும் செருகும் மற்றும் மதிப்பெண் இல்லாமல் அகற்றும் கடினத்தன்மையைக் கொடுக்கும். ஒரு கடினப்படுத்தப்பட்ட டோவல் ஒரு வரிசையின் மூலம் மென்மையான ஒன்றை மிஞ்சும்.

சாம்ஃபர்டு முனைகள், சுத்தமான விளிம்புகள்

இரண்டு முனைகளும் துண்டிக்கப்பட்டு (பொதுவாக 1.5×45°) மற்றும் நீக்கப்பட்டிருக்கும், எனவே ஊசிகள் பொருளை ஷேவிங் செய்யாமல் அல்லது துளை வாயை சேதப்படுத்தாமல் சுத்தமாக துளைகளில் தொடங்கும். பர்ர்கள் இல்லை, கீறப்பட்ட துளைகள் இல்லை, நிராகரிக்கப்பட்ட அசெம்பிளிகள் இல்லை.

நீங்கள் நம்பக்கூடிய நேர்மை

நீளம்-விட்டம் விகிதங்கள் 50 மிமீக்கு 0.01 மிமீக்குள் நேராக வைக்கப்படுகின்றன. ஒரு வளைந்த டோவல் முள் கண்டறிவதில் தோல்வியடைவது மட்டுமல்லாமல் - செருகும் போது ரீம் செய்யப்பட்ட துளையையும் சேதப்படுத்துகிறது. ஒவ்வொரு உற்பத்தித் தொகுதியிலும் நாம் நேராக அளவிடுகிறோம்.

கலப்பு பொருத்தங்களுக்கான இறுக்கமான விட்டம் குழுவாக்கம்

பின்கள் இறுக்கமான விட்டம் கொண்ட குழுக்களாக வரிசைப்படுத்தப்படுகின்றன, இதனால் ஊசிகளின் பெட்டி நிலையான பொருத்த அழுத்தத்தை அளிக்கிறது. இனி உங்கள் அசெம்பிளி லைனில் "இது ஒரு ஸ்லைடு, ஒரு சுத்தியல் தேவை".

தயாரிப்பு விவரக்குறிப்புகள்

உற்பத்தி செயல்முறை

CNC மெஷினிங் தொழில்துறை டோவல் பின் உற்பத்தியானது குளிர்-வரையப்பட்ட அல்லது தரைப்பட்டி ஸ்டாக்குடன் தொடங்குகிறது. பார்கள் மையமற்ற தரை முதல் இறுதி விட்டம் வரை, நீளமாக வெட்டப்பட்டு, வெட்டப்பட்டவை மற்றும் சிதைக்கப்பட்டவை. கடினப்படுத்தப்பட்ட ஊசிகளுக்கு, அவை வெப்ப சிகிச்சை மற்றும் இறுதி சகிப்புத்தன்மைக்கு பூச்சு-கிரவுண்ட் செய்யப்படுகின்றன - இரண்டு-நிலை அரைப்பது முடிக்கப்பட்ட முள் செய்தபின் சுற்று மற்றும் நேராக வைத்திருக்கும்.

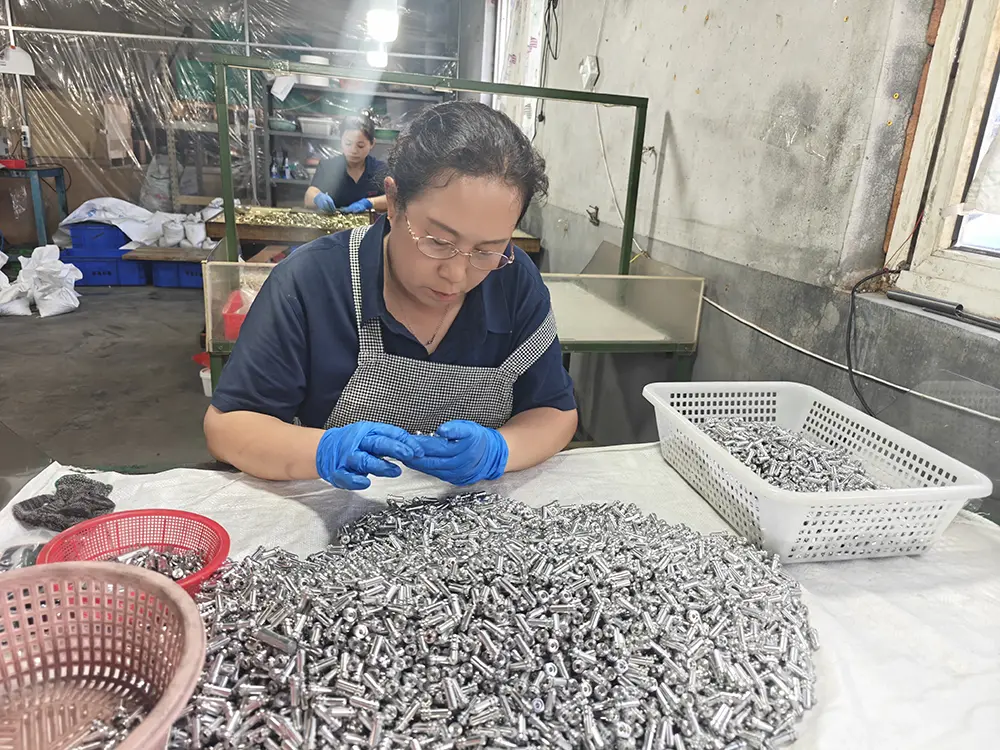

இறுதி ஆய்வு விட்டம் (மைக்ரோமீட்டர் மற்றும் ஏர் கேஜ் உடன்), கடினத்தன்மை (ராக்வெல் சோதனை), நேரான தன்மை மற்றும் மேற்பரப்பு பூச்சு ஆகியவற்றை உள்ளடக்கியது. ஊசிகள் விட்டம் மூலம் தொகுக்கப்படுகின்றன மற்றும் எண்ணெய் தடவப்பட்ட, துருப்பிடிக்காத பேக்கேஜிங்கில் நிரம்பியுள்ளன. ஒவ்வொரு ஆர்டருடனும் பேட்ச் சான்றிதழ்கள் உள்ளன.

உற்பத்தி காலவரிசை

நிலையான முன்னணி நேரம்: நிலையான அளவுகளுக்கு 10-15 நாட்கள்; 15-18 நாட்கள் கடினப்படுத்துதல் மற்றும் அரைத்தல்.

நாள் 1–3: ஆர்டர் உறுதிப்படுத்தல் மற்றும் பொருள் தேர்வு

நாள் 4–8: பட்டை அரைத்தல், வெட்டுதல், சேம்ஃபர் செய்தல்

நாள் 9-12: வெப்ப சிகிச்சை மற்றும் அரைத்தல் (குறிப்பிட்டால்)

நாள் 13-14: ஆய்வு, குழுவாக்கம், பேக்கிங்

நாள் 15: கிங்டாவோவிலிருந்து அனுப்புதல்

Tuoyuan உலோகத்தை ஏன் தேர்வு செய்ய வேண்டும்

மைக்ரான்-நிலை திறன், தொழில்துறை தொகுதிகள்

10+ ஆண்டுகள் துல்லியமான எந்திரம், 20 CNC லேத்கள் மற்றும் 100-மில்லியன்-துண்டு வருடாந்திர திறன் கொண்ட, Tuoyuan Metal ஆனது, லேப்-கிரேடு சகிப்புத்தன்மையுடன், CNC மெஷினிங் இன்டஸ்ட்ரியல் டோவல் பின்களை வாகன தர அளவுகளில் வழங்க முடியும். 15 PPM குறைபாடு விகிதங்களுக்கு கீழ் 2.5 மில்லியன் துண்டு தொகுதிகளை அனுப்பியுள்ளோம்.

வட அமெரிக்காவின் நம்பகமான சப்ளையர்

எங்கள் வெளியீட்டில் 60% வட அமெரிக்க வாடிக்கையாளர்களுக்கு 95% திரும்ப வாங்கும் விகிதத்துடன் செல்கிறது. எங்கள் டோவல் பின்கள் பகுதிகளை சரியாகக் கண்டுபிடிக்கவில்லை என்றால், அந்த வாடிக்கையாளர்கள் மறுவரிசைப்படுத்த மாட்டார்கள் - ஒவ்வொரு காலாண்டிலும், பல ஆண்டுகளாக.

முழு ட்ரேசபிலிட்டி

மெட்டீரியல் மில் சான்றிதழ்கள், வெப்ப சிகிச்சை பதிவுகள் மற்றும் ஆய்வு அறிக்கைகள் ஒரு தொகுதிக்கு காப்பகப்படுத்தப்படுகின்றன. பார் ஸ்டாக் லாட்டிலிருந்து முடிக்கப்பட்ட பின் வரை முழுத் தடமறிதல்.

வேகமான மாதிரிகள் மற்றும் மேற்கோள்கள்

மாதிரி ஆர்டர்கள் 3-5 நாட்களில் அனுப்பப்படும். 24 மணி நேரத்திற்குள் மேற்கோள்கள். தரச் சிக்கல்கள் 48 மணி நேரத்திற்குள் பதிலளிக்கப்பட்டன. இது எங்கள் தரம், எங்கள் வாக்குறுதி அல்ல.

பேக்கேஜிங் & ஷிப்பிங்

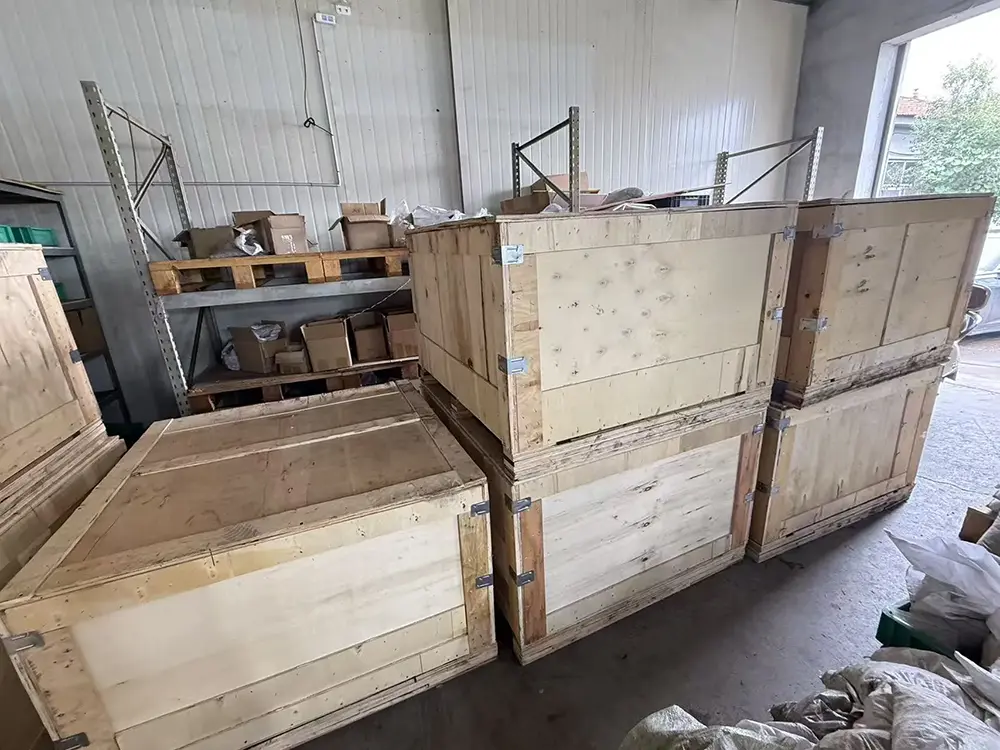

பின்கள் எண்ணெய் தடவி அல்லது பூசப்பட்டு, பாலி பைகளில் துருப்பிடிக்காத தடுப்பான்களுடன் அடைக்கப்பட்டு, அட்டைப்பெட்டிகள் அல்லது மரப் பெட்டிகளில் அனுப்பப்படுகின்றன. சிறிய ஆர்டர்களுக்கு எக்ஸ்பிரஸ் (DHL/FedEx/UPS), மொத்தமாக Qingdao துறைமுகத்திலிருந்து கடல் சரக்கு. ஆவணம்: வணிக விலைப்பட்டியல், பேக்கிங் பட்டியல், பில் ஆஃப் லேடிங், தோற்றச் சான்றிதழ், பொருள் சோதனைச் சான்றிதழ். CNC இயந்திர தொழில்துறை டோவல் பின்களின் விலைகள், மொத்த ஆர்டர்கள் அல்லது மேற்கோள்களுக்கு, எங்கள் ஏற்றுமதி குழுவைத் தொடர்பு கொள்ளவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: உங்கள் டோவல் பின்கள் என்ன சகிப்புத்தன்மையைக் கொண்டுள்ளன?

A1: நிலையான தரை சகிப்புத்தன்மை ± 0.002mm விட்டம், மேற்பரப்பு பூச்சு Ra 0.2-0.4μm. ஃபிட் வகுப்புகள் உள்ளன: m6 பிரஸ்-ஃபிட், h6/h7 ஸ்லிப்-ஃபிட்.

Q2: m6 மற்றும் h6 ஃபிட் பின்களுக்கு என்ன வித்தியாசம்?

A2: m6 ஊசிகள் அழுத்த-பொருத்தம் நிறுவலுக்கு சற்று பெரிதாக்கப்பட்டுள்ளன, அவை மறுவடிவமைக்கப்பட்ட துளைகளில் பூட்டப்பட்டு அகற்றுவதற்கு இழுப்பான் தேவைப்படுகிறது. h6/h7 ஊசிகள் அசெம்பிளிகளுக்கு ஸ்லிப்-ஃபிட் ஆகும், அவை தவறாமல் பிரிக்கப்பட வேண்டும். உங்கள் விண்ணப்பத்தை எங்களிடம் கூறுங்கள், சரியான வகுப்பை நாங்கள் பரிந்துரைப்போம்.

Q3: நீங்கள் கடினப்படுத்தப்பட்ட துருப்பிடிக்காத ஊசிகளை வழங்குகிறீர்களா?

A3: ஆம் - மழைப்பொழிவு-கடினப்படுத்துதல் துருப்பிடிக்காதது HRC 38-44 க்கு சிறந்த அரிப்பு எதிர்ப்புடன் கடினமாக்கப்படலாம். உணவு அல்லது கடல் கடமைக்கு, இது சரியான தேர்வு.

Q4: தனிப்பயன்-நீளம் அல்லது தனிப்பயன்-சேம்பர் ஊசிகளை உங்களால் உருவாக்க முடியுமா?

A4: ஆம். தனிப்பயன் நீளம், தனிப்பயன் அறைகள், குறுகலான பைலட்டுகள் மற்றும் ஒரு வரைபடத்திற்கு பள்ளங்களை வெட்டுகிறோம். தனிப்பயன் பின்களுக்கான MOQ குறைவாக உள்ளது - மாதிரிகள் வரவேற்கப்படுகின்றன.

Q5: சேமிப்பகத்தில் உள்ள ஊசிகளில் துருப்பிடிப்பதை எவ்வாறு தடுப்பது?

A5: ஊசிகள் எண்ணெய் பூசப்பட்டு நீராவி-கட்ட அரிப்பைத் தடுக்கும் காகிதத்துடன் நிரம்பியுள்ளன. வெளிநாட்டு கடல் சரக்குகளுக்கு, துருப்பிடிக்காத வருகைக்கு உத்தரவாதம் அளிக்க VCI பேக்கேஜிங்கைப் பயன்படுத்துகிறோம்.
