CNC இயந்திர ஹைட்ராலிக் பொருத்துதல்

CNC இயந்திர ஹைட்ராலிக் பொருத்துதல் என்பது ஹைட்ராலிக் அமைப்பில் உள்ள குழல்கள், குழாய்கள், பம்புகள், வால்வுகள் மற்றும் சிலிண்டர்களை இணைக்கும் ஒரு ஹைட்ராலிக் பொருத்துதல் ஆகும். இது எளிமையானதாகத் தெரிகிறது - நூல்கள் மற்றும் சீல் செய்யும் முகத்துடன் கூடிய உலோக உடல் - ஆனால் இது மிருகத்தனமான சூழ்நிலையில் இயங்குகிறது: 50 முதல் 400+ பட்டியில் இருந்து அழுத்தம், வெப்பநிலை ஏற்ற இறக்கங்கள், அதிர்வு மற்றும் ஹைட்ராலிக் திரவம் போன்ற எந்த கசிவு பாதையையும் கண்டறிகிறது.

பொருத்துதலின் வேலை சீல் செய்வது. அது JIC 37° ஃபிளேர், ORFS (O-ring face seal), BSPP இணையான நூல் அல்லது NPT டேப்பர்டு த்ரெட் என எதுவாக இருந்தாலும், சீல் செய்யும் வடிவியல் மைக்ரான் துல்லியமாக வடிவமைக்கப்பட்டுள்ளது. 0.02 மிமீ சுற்றுக்கு வெளியே ஒரு சீல் மேற்பரப்பு அழுகும் ஒரு பொருத்தம். ஒரு கிழிந்த வேர் கொண்ட ஒரு நூல் அழுத்தத்தின் கீழ் வீசும் ஒரு பொருத்தம். அதனால்தான் எந்திரத்தின் தரம் இங்கே "இருப்பது நல்லது" அல்ல - இது ஒரு பாதுகாப்பு பிரச்சினை.

CNC இயந்திர ஹைட்ராலிக் பொருத்துதலின் முக்கிய அம்சங்கள் & நன்மைகள்

சீலிங் மேற்பரப்புகள் இயந்திரம், "போதும்" இல்லை 37° ஃப்ளேர் கோன், O-ரிங் பள்ளம் மற்றும் இருக்கை முகங்கள் ஆகியவை கட்டுப்படுத்தப்பட்ட சகிப்புத்தன்மையுடன் (இருக்கைக் கோணம் ±0.5°, மேற்பரப்பு பூச்சு Ra 0.8μm அதிகபட்சம்) இயந்திரமாக்கப்படுகிறது. சரியான சீல் மேற்பரப்பு என்பது 350 பட்டியை குழாயின் உள்ளேயும் உங்கள் உபகரணங்கள் அறைக்கு வெளியேயும் வைத்திருக்கும்.

சுத்தமான, கூர்மையான நூல்கள் முழு சுயவிவர வடிவத்துடன் நூல்கள் வெட்டப்படுகின்றன அல்லது 6g/6H க்கு உருட்டப்படுகின்றன - கிழிந்த வேர்கள் இல்லை, உருட்டப்பட்ட முகடுகள் இல்லை. குறுகலான இழைகள் (NPT/BSPT) இறுக்கமான, கசிவு இல்லாத கூட்டுக்கு உத்தரவாதம் அளிக்க L1/L2 ரிங் கேஜ்கள் மூலம் சரிபார்க்கப்படுகின்றன.

அழுத்தத்தால் சோதிக்கப்பட்ட நம்பிக்கை மாதிரி தொகுப்புகளில் 1.5× மதிப்பிடப்பட்ட வேலை அழுத்தத்திற்கு சோதனை பொருத்துதல்களை அழுத்துகிறோம், மேலும் ஒவ்வொரு பொருத்தமும் பார்வை மற்றும் பரிமாணமாக ஆய்வு செய்யப்படுகிறது. முக்கியமான பயன்பாடுகளுக்கு, 100% அழுத்தம் சோதனை உள்ளது.

திரவத்திற்கான பொருள் உரிமை நிலையான கனிம எண்ணெய் அமைப்புகளுக்கு கார்பன் எஃகு துத்தநாகம் பூசப்பட்டது; உணவு, கடல் மற்றும் ஆக்கிரமிப்பு திரவங்களுக்கு துருப்பிடிக்காத 316; குறைந்த அழுத்த காற்றழுத்தம் மற்றும் நீர் சேவைக்கான பித்தளை. சரியான பொருள் கால்வனிக் அரிப்பு மற்றும் முன்கூட்டிய தோல்வியைத் தடுக்கிறது.

நீங்கள் குறிப்பிடக்கூடிய தூய்மை பொருத்துதல்கள் மீயொலி முறையில் சுத்தம் செய்யப்பட்டு, உங்கள் தூய்மை விவரக்குறிப்புக்கு ஏற்றவாறு தொகுக்கப்படுகின்றன - உணர்திறன் சர்வோ மற்றும் விகிதாசார அமைப்புகளுக்கான ISO 4406 தூய்மை வகுப்புகள் உட்பட.

தயாரிப்பு விவரக்குறிப்புகள்

வழக்கமான பயன்பாடுகள்

ஒரு CNC இயந்திர ஹைட்ராலிக் பொருத்துதல் உற்பத்தியாளர் மற்றும் சப்ளையர் என, Tuoyuan Metal ஆனது தொழிற்சாலை-நேரடி விலையில் மொத்தமாக பொருத்துதல்களை வழங்குகிறது:

மொபைல் ஹைட்ராலிக்ஸ் - அகழ்வாராய்ச்சிகள், ஏற்றிகள், விவசாய இயந்திரங்கள்

தொழில்துறை ஹைட்ராலிக் அமைப்புகள் - அழுத்தங்கள், ஊசி மோல்டிங் இயந்திரங்கள், இயந்திர கருவிகள்

கட்டுமான உபகரணங்கள் ஹைட்ராலிக் சுற்றுகள்

கடல் மற்றும் கடல் ஹைட்ராலிக் அமைப்புகள் (316 துருப்பிடிக்காத)

உணவு பதப்படுத்துதல் மற்றும் மருந்து திரவ வரிகள்

சோதனை பெஞ்சுகள், உயவு அமைப்புகள் மற்றும் நியூமேடிக் சுற்றுகள்

உற்பத்தி செயல்முறை

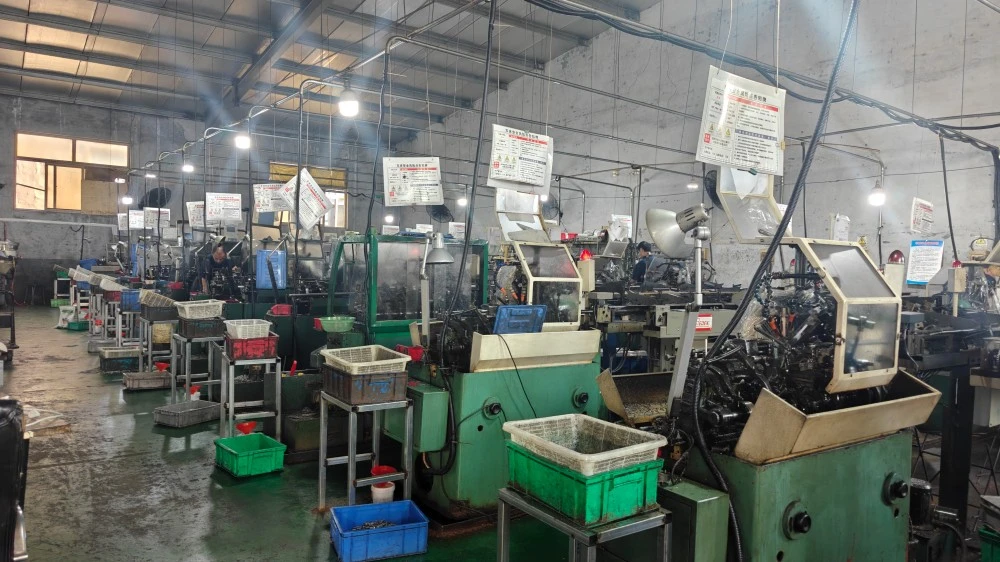

ஹைட்ராலிக் பொருத்துதல்கள் CNC லேத்ஸில் உள்ள பார் ஸ்டாக்கிலிருந்து இயந்திரமயமாக்கப்படுகின்றன - பெரும்பாலும் ஒற்றை கிளாம்பிங் சுழற்சியில். ஹெக்ஸ் உடல்கள் திருப்பப்பட்டு, துளையிடப்பட்டு, திரிக்கப்பட்டன, மேலும் சீல் செய்யும் வடிவியல் (ஃபிளேர் கோன், ஓ-ரிங் க்ரூவ் அல்லது டேப்பர்) பிரத்யேக கருவி மூலம் வெட்டப்படுகிறது. ஒற்றை-அமைவு அணுகுமுறை என்பது நூலுடன் சீல் செய்யும் மேற்பரப்பை மையமாக வைத்திருக்கிறது.

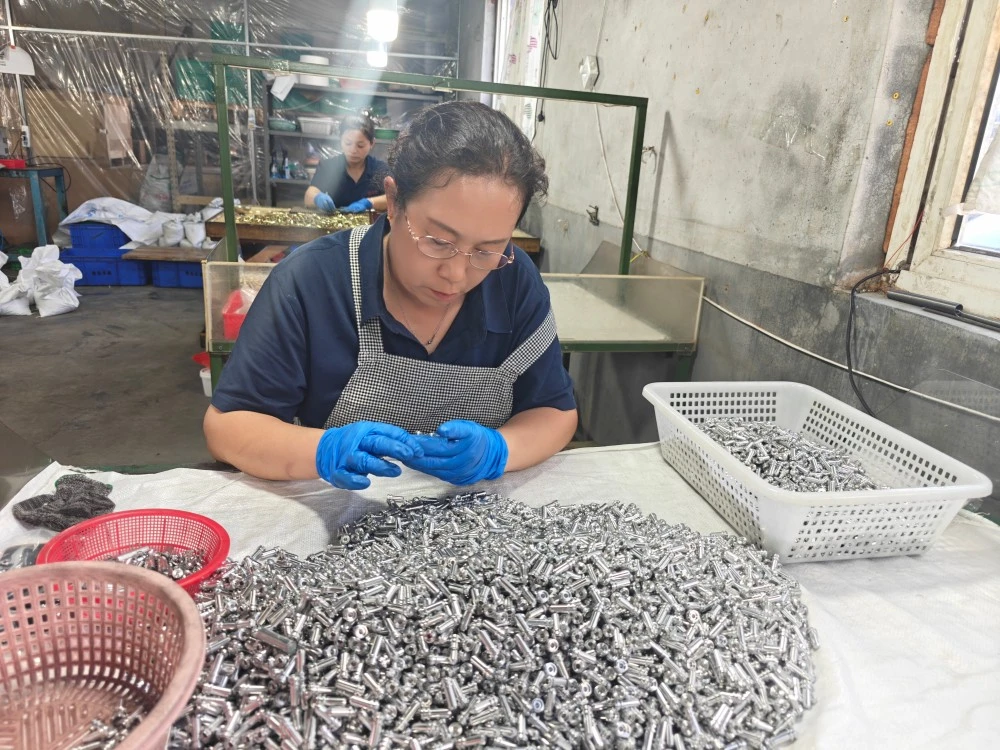

எந்திரத்திற்குப் பிறகு, பொருத்துதல்கள் நீக்கப்படுகின்றன - சீல் செய்யும் முகங்களில் முக்கியமானவை - பின்னர் மேற்பரப்பு சிகிச்சை (துத்தநாக முலாம், துத்தநாகம்-நிக்கல் அல்லது செயலற்ற தன்மை). சில்லுகள் மற்றும் எச்சங்களை அகற்ற பொருத்துதல்கள் மீயொலி முறையில் சுத்தம் செய்யப்பட்டு, பின்னர் பரிசோதிக்கப்படுகின்றன: நூல் அளவீடு, இருக்கை கோண சோதனை, பரிமாண அளவீடு மற்றும் மாதிரி அழுத்த சோதனை.

Tuoyuan உலோகத்தை ஏன் தேர்வு செய்ய வேண்டும்

எந்திர துல்லியம் அது கணக்கிடப்படுகிறது எங்களின் CNC லேத்கள் ≤±0.003mm மீண்டும் பொருத்துதல் துல்லியத்தை வைத்திருக்கின்றன, மேலும் நாங்கள் வழக்கமாக ஃபிட்டிங்குகளில் ±0.01mm-க்கு மெஷின் செய்கிறோம் - இது சீல் செய்யும் மேற்பரப்புகளை உண்மையாக வைத்திருக்கும் மற்றும் கேஜ்-சுத்தமாக த்ரெட்களை வைத்திருக்கும் சகிப்புத்தன்மை பேண்ட்.

உலோக வேலை நிபுணத்துவத்தின் தசாப்தம் 10 ஆண்டுகளுக்கும் மேலாக, 5,000 m² தொழிற்சாலை, 20 CNC லேத்கள் மற்றும் 100-மில்லியன்-துண்டு வருடாந்திர திறன் கொண்ட பாகங்களைத் துல்லியமாக மாற்றியது. இந்த அட்டவணையில் உள்ள ஒவ்வொரு பொருத்தமான தரநிலையையும் - பல முறை எந்திரம் செய்துள்ளோம்.

48-மணிநேர தரமான பதில் சிக்கல் கண்டறியப்பட்டால், நாங்கள் 48 மணி நேரத்திற்குள் பதிலளித்து, ஒப்புக்கொண்டபடி முழு இழப்பீட்டுப் பொறுப்பையும் ஏற்கிறோம். அந்த அர்ப்பணிப்பு, தொடர்ந்து மதிக்கப்படுகிறது, அதனால்தான் எங்கள் வாடிக்கையாளர்களில் 95% மறுவரிசைப்படுத்துகிறார்கள்.

ஏற்றுமதி-தயாரான ஆவணம் பொருள் சான்றிதழ்கள், ஆய்வு அறிக்கைகள் மற்றும் அழுத்தம் சோதனை பதிவுகள் ஒவ்வொரு ஆர்டருக்கும் அனுப்பப்படும். மூன்றாம் தரப்பு ஆய்வு ஒருங்கிணைப்பு உள்ளது.

பேக்கேஜிங் & ஷிப்பிங்

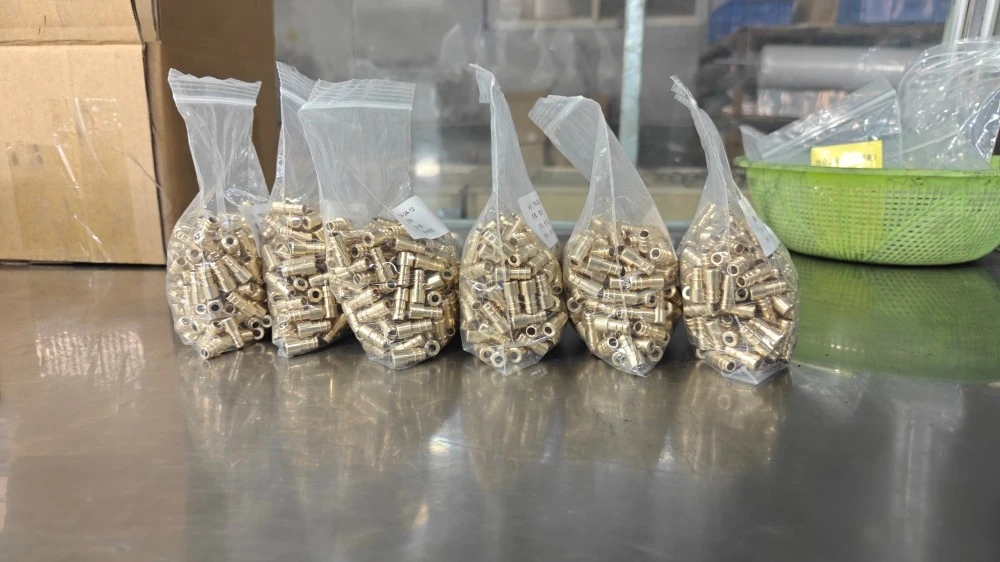

பொருத்துதல்கள் சுத்தம் செய்யப்பட்டு, அரிப்பிலிருந்து பாதுகாக்கப்பட்டு, பாலி பைகள், அட்டைப்பெட்டிகள் அல்லது ஏற்றுமதி மரப் பெட்டிகளில் அடைக்கப்படுகின்றன. கிங்டாவோ துறைமுகத்திலிருந்து எக்ஸ்பிரஸ், விமானம் மற்றும் கடல் சரக்குகள் கிடைக்கும். ஆவணம்: வணிக விலைப்பட்டியல், பேக்கிங் பட்டியல், பில் ஆஃப் லேடிங், தோற்றச் சான்றிதழ், பொருள் சோதனைச் சான்றிதழ். CNC இயந்திர ஹைட்ராலிக் பொருத்துதல் விலைகள், மொத்த ஆர்டர்கள் அல்லது மேற்கோள்களுக்கு, எங்கள் ஏற்றுமதி குழுவைத் தொடர்பு கொள்ளவும்.

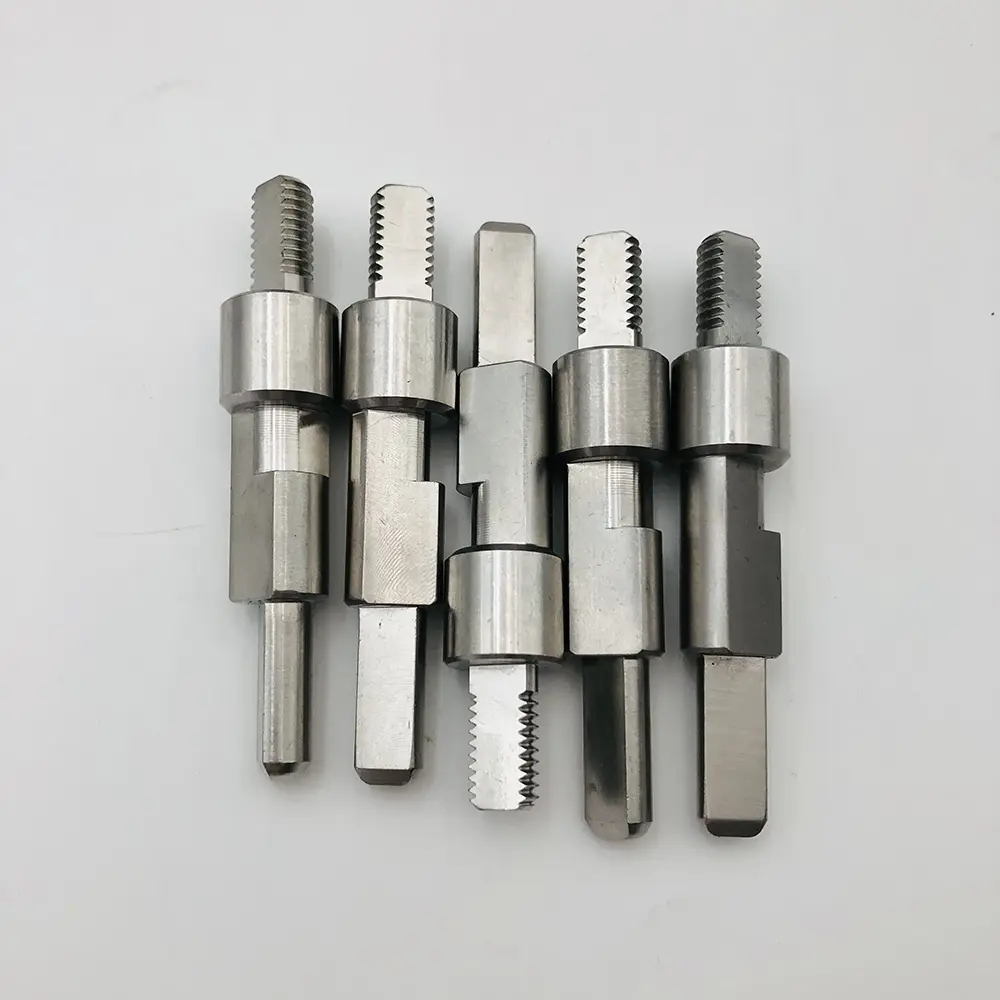

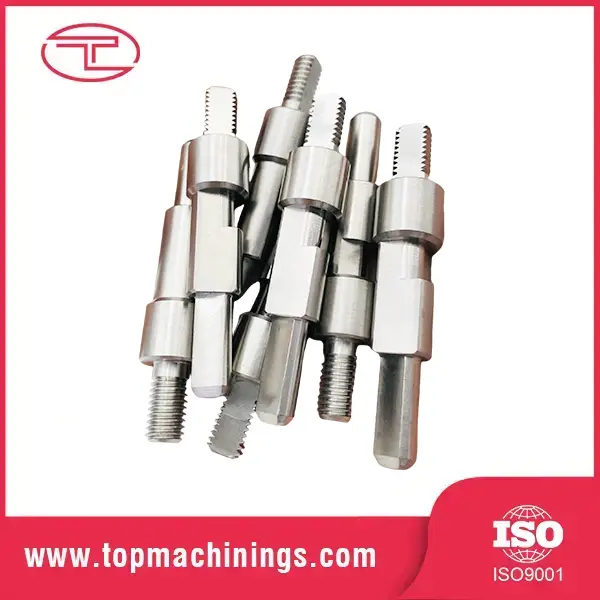

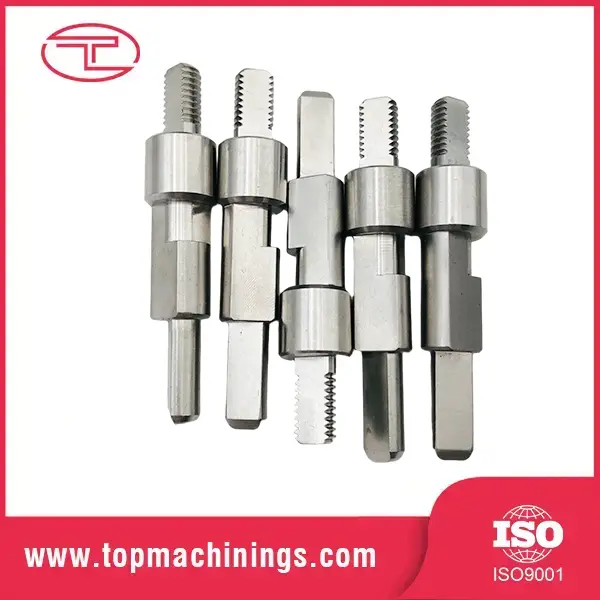

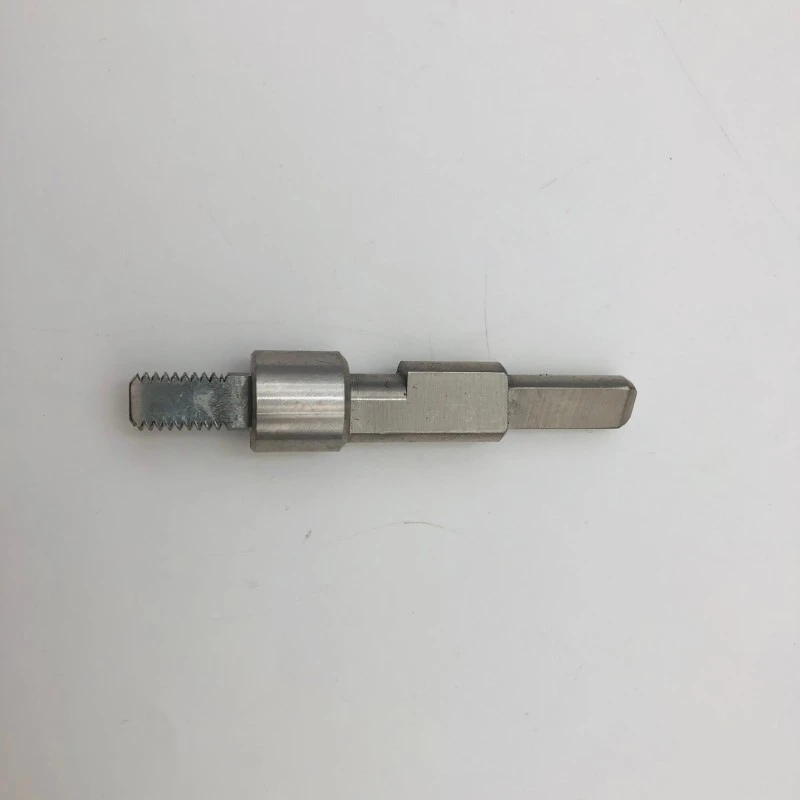

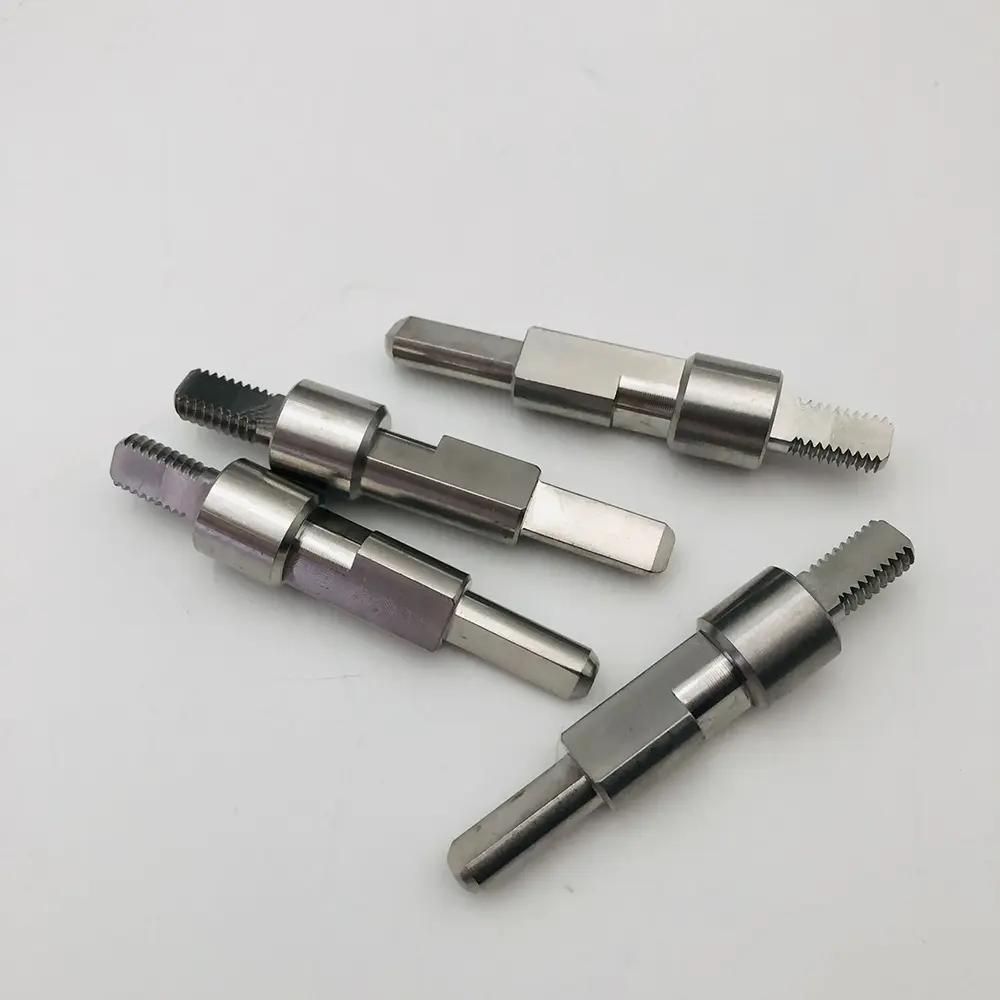

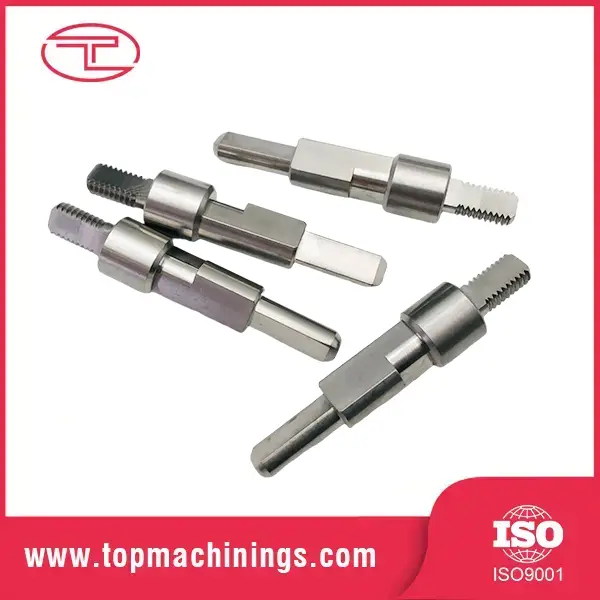

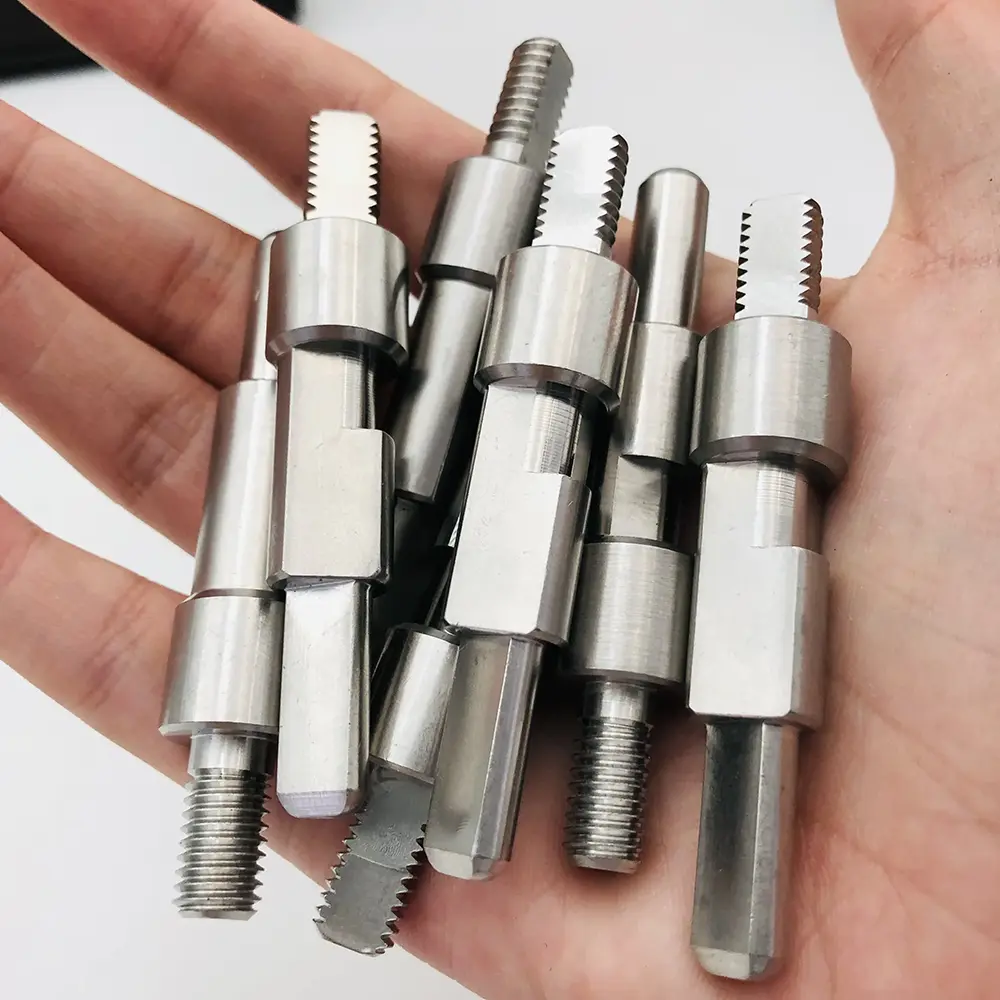

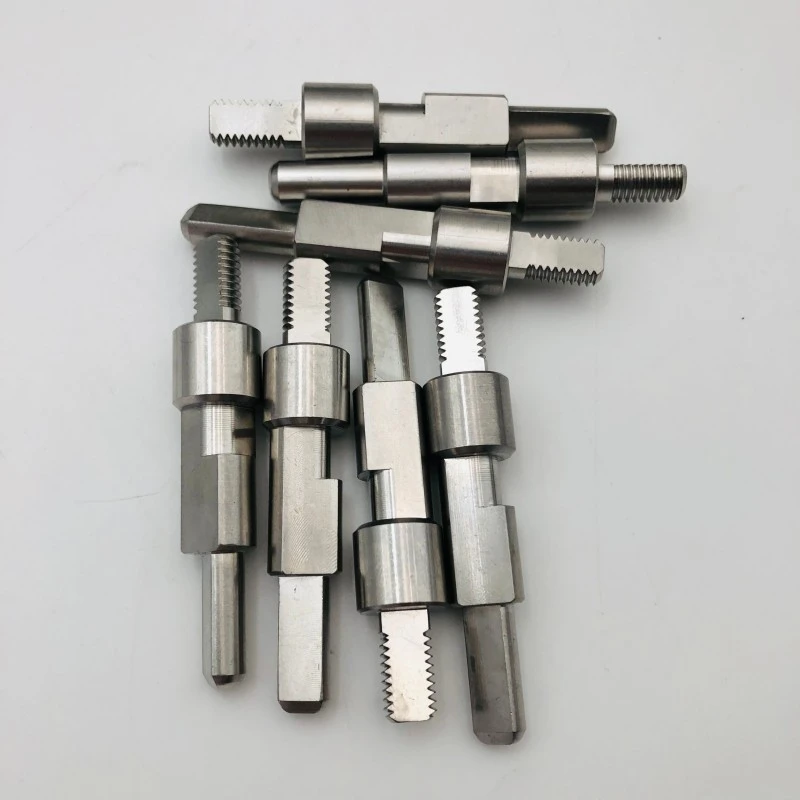

தொழில்துறை உபகரணங்களுக்கான உயர்-துல்லியமான திரிக்கப்பட்ட தண்டுகள்

வாடிக்கையாளர்: ஐரோப்பிய ஹைட்ராலிக் உபகரண உற்பத்தியாளர்

தொழில்: திரவ சக்தி & தொழில்துறை ஆட்டோமேஷன்

பொருள்: துருப்பிடிக்காத எஃகு / கார்பன் ஸ்டீல்

செயல்முறை: துல்லியமான CNC திருப்புதல், அரைத்தல், திரித்தல் & வெப்ப சிகிச்சை

உயர் அழுத்த ஹைட்ராலிக் கூட்டங்களில் கசிவு மற்றும் மெக்கானிக்கல் தேய்மானங்களைத் தடுக்க, கிளையண்டிற்கு, இறுக்கமான சகிப்புத்தன்மை மற்றும் மென்மையான மேற்பரப்பு பூச்சு கொண்ட தனிப்பயன் பல-படிகள் கொண்ட திரிக்கப்பட்ட தண்டுகள் தேவை. நிலையான சந்தை கூறுகள் அவற்றின் குறிப்பிட்ட முறுக்கு மற்றும் சீரமைப்புத் தேவைகளைப் பூர்த்தி செய்யத் தவறிவிட்டன.

மல்டி-ஆக்சிஸ் சுவிஸ் CNC டர்னிங் மற்றும் துல்லியமான அரைக்கும் இயந்திரங்களைப் பயன்படுத்தி, வாடிக்கையாளர்களின் தொழில்நுட்ப வரைபடங்களின்படி துல்லியமான நூல் சுயவிவரங்கள் மற்றும் பிளாட்-அரைக்கப்பட்ட அம்சங்களுடன் தனிப்பயனாக்கப்பட்ட தண்டுகளை நாங்கள் தயாரித்தோம். 100% த்ரெட் கேஜ் சோதனை மற்றும் மேற்பரப்பு கடினத்தன்மை சோதனைகள் உட்பட கடுமையான தரக் கட்டுப்பாடு ஷிப்பிங்கிற்கு முன் பயன்படுத்தப்பட்டது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: நான் எந்த பொருத்துதல் தரத்தைப் பயன்படுத்த வேண்டும்?

ப: இது உங்கள் பகுதி மற்றும் குழாய் முனைகளைப் பொறுத்தது: வட அமெரிக்காவில் JIC பொதுவானது, ஐரோப்பா/ஆசியாவில் BSP, ஜெர்மனியில் மெட்ரிக் DIN, அதிர்வு மற்றும் கசிவு இல்லாத செயல்திறன் முக்கியத்துவம் வாய்ந்த ORFS. உங்கள் தற்போதைய பொருத்துதல்கள் அல்லது வரைபடங்களை எங்களுக்கு அனுப்பவும், நாங்கள் நிலையான மற்றும் விநியோக பொருத்தம் பொருத்துதல்களை அடையாளம் காண்போம்.

கே: உங்கள் பொருத்துதல்கள் என்ன அழுத்தத்தை கையாள முடியும்?

A: நிலையான பொருத்துதல்கள் 350 பார் வேலை அழுத்தத்திற்கு மதிப்பிடப்படுகின்றன; 630 பார் வரை உயர் அழுத்த கட்டமைப்புகள். நாங்கள் 1.5× மதிப்பிடப்பட்ட அழுத்தத்திற்கு சோதனை மாதிரி தொகுப்புகளை அழுத்துகிறோம்.

கே: உணவு அல்லது கடல் பயன்பாட்டிற்கு துருப்பிடிக்காத எஃகு பொருத்துதல்களை வழங்க முடியுமா?

ப: ஆம் — உணவு, கடல் மற்றும் மருந்துப் பயன்பாடுகளுக்கு செயலற்ற தன்மையுடன் கூடிய SUS316 பொருத்துதல்கள் கிடைக்கின்றன. பொருள் சான்றிதழ்கள் வழங்கப்பட்டன.

கே: ஒவ்வொரு வரைபடத்திற்கும் தனிப்பயன் பொருத்துதல்களை வழங்குகிறீர்களா?

ப: ஆம், முற்றிலும் தனிப்பயன் பொருத்துதல்கள் எங்கள் சிறப்பு. ஒரு வரைதல் அல்லது மாதிரியை அனுப்பவும், தனிப்பயன் போர்ட் உள்ளமைவுகள் உட்பட உங்கள் சரியான வடிவவியலுக்கு நாங்கள் இயந்திரத்தை அனுப்புவோம்.

கே: உங்கள் MOQ மற்றும் CNC இயந்திர ஹைட்ராலிக் பொருத்துதலின் டெலிவரி நேரம் என்ன?

ப: மாதிரிகள்: 3–5 நாட்கள், MOQ நெகிழ்வானது. உற்பத்தி: சராசரியாக 15 நாட்கள். கிங்டாவோவிலிருந்து கடல் சரக்கு அல்லது அவசர சிறிய ஆர்டர்களுக்கு எக்ஸ்பிரஸ்.
